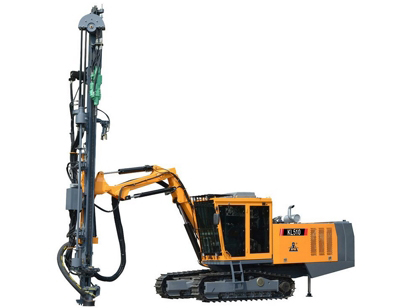

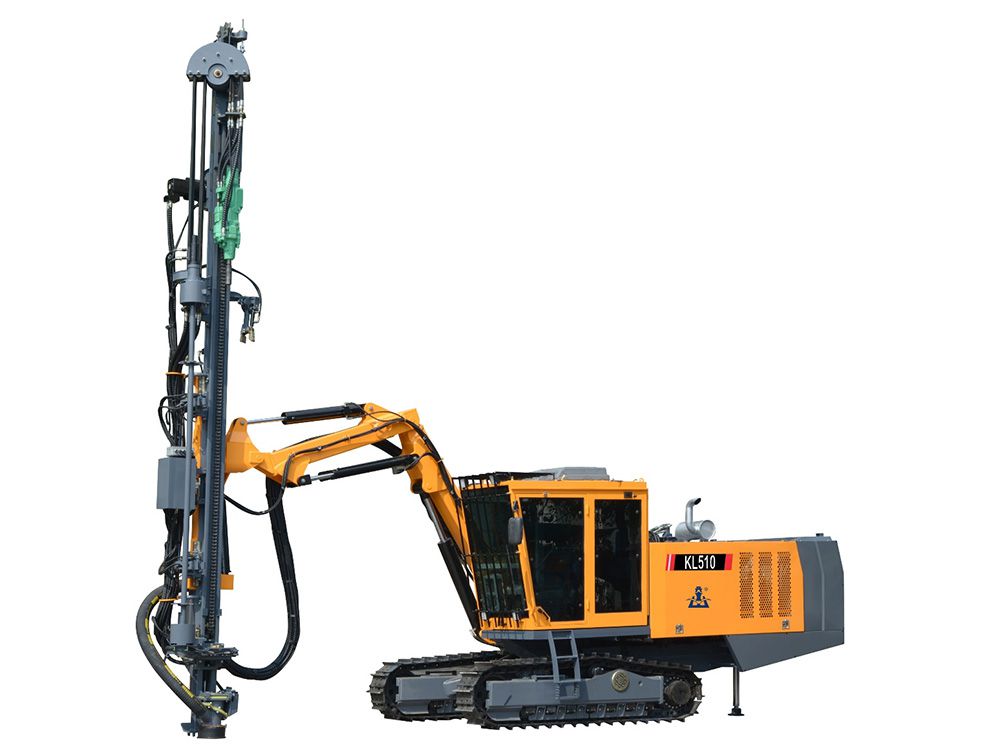

Perforadora con martillo de cabeza KL510, Equipo de perforación con martillo en cabeza

Equipo de perforación hidráulica

KL510
Especificaciones técnicas
Dimensiones y peso
Dimensiones de transporte (L×An×Al)  10500×2450×3200mm
Peso 16500kg
Pluma de perforación articulada y chasis
Distancia al suelo  430mm
Ángulo de oscilación de la pista 10° arriba, 10° abajo
Velocidad de desplazamiento  0-3.5km/h
Gradeabilidad  30°
Tracción 120kN
Unidad de potencia
Motor Cummins QSC8.3-C240-30
Cantidad de cilindros 6
Potencia de salida  179 kW/ 2200 rpm
Tipo de accionamiento Salida delantera-trasera
Bomba hidráulica 2×bomba de pistón de desplazamiento variable+2×bomba de engranaje
Compresor de aire de tornillo  Zhejiang Kaishan
Envío de aire 8.5m3/min
Presión de aire 10bar
Tanque de combustible 340L
Sistema de recolección de polvo
Capacidad del colector de polvo y grado de vacío  20m3/min; 1000mm columna de agua
Elemento/material filtrante  8/fiber
Área de filtrado  7m²
Potencia del motor hidráulico  7.5kW
Taladro hidráulico (drifter)
Modelo  HC95LQ
Potencia de impacto  24kW
Presión de impacto 180-200bar
Frecuencia de impacto 48-57Hz
Par máximo 955Nm
Presión máxima de rotación  210bar
Velocidad máxima de rotación  150rpm
Lubricación del vástago  Neblina de aire/aceite
Consumo de combustible de lubricación  15 gotas/min
Diámetro del orificio de perforación  64-115mm
Sistema hidráulico
Desplazamiento, perforación Detección de carga
Finura del filtro  10μm
Capacidad de enfriamiento Temperatura ambiente: +50°
Depósito de aceite hidráulico  250L
Pluma de perforación, viga de alimentación y cambiador de varillas
Elevación de la pluma de perforación  94°
Oscilación de la pluma de perforación  -18°/ 50°
Elevación de la pluma plegable  120°
Ángulo de giro de la viga -93°/ 20°; - 20°/94°
Inclinación del carro  120°
Carrera de compensación  1353mm
Carrera del taladro 4150mm
Fuerza de alimentación máxima  19kN
Método de alimentación Motor-cadena de rodillos
Profundidad de perforación económica  25m
Cantidad de varillas 6+1
Modelo de varillas de perforación T45×3660/T38×3660
Lubricación de rosca de la varilla de perforación  Bomba lubricante neumática
Sistema de control
Desplazamiento Piloto hidráulico
Pluma de perforación Control directo hidráulico
Perforación de roca Control piloto (eléctrico/hidráulico)
Control de apertura  Continua (stepless)
Control de impacto Control de la presión de choque
Anti-jamming (interferencia) Eléctrico/hidráulico
Voltaje  24V, DC
Cabina
Cabina de seguridad Cumple con los requisitos de FOPS y ROPS
Nivel de ruido interior Menor a 85dB(A)
Función de control Perforación, desplazamiento, movimiento de la pluma de perforación y cambiador de varillas
Asiento Ajustable
Aire acondicionado Calefacción y refrigeración estándar
Entretenimiento Radio+MP3
Marca de la parte principal
Item Nombre Marca País
1 Motor diésel Cummins  Estados Unidos
2  Cilindro de aceite hidráulico Changyuan  China
3 Bomba principal hidráulica Sauer Danfoss  Estados Unidos
4 Motor para avance Eaton  Estados Unidos
5 Tubo de aceite Eaton  Estados Unidos
6 Controlador EPEC Finlandia
7 Motor rotativo Hesmor  Alemania
8 Taladro hidráulico Montabert  Francia
9 Válvula principal hidráulica Sauer Danfoss  Estados Unidos
10 Válvula de cartucho Rexroth  Estados Unidos
11  Válvula de aire  Norgren  Inglaterra
12 Filtro de aire Fleetguard  Estados Unidos
13 Compresor de aire de tornillo  Kaishan  China
14 Cilindro de aceite oscilante  MOVECO  Italia
15 Distribuidor y sensor  IFM  Alemania
16 Filtro hidráulico  Hydac  Estados Unidos
17  Componentes eléctricos principales Schneider  Alemania
18 Pantalla principal Kinco  China
Características
  • La perforadora con martillo de cabeza está equipado con vástago T38/T45 que permite perforación de voladuras verticales, inclinados y horizontales de 64-115mm de diámetro. Puede realizar perforaciones económicas con una profundidad de perforación de hasta 25 metros;
  • Se adopta el drifter (taladro) hidráulico Montabert, con potencia de impacto de 24kW y par de 955Nm;
  • Las mangueras y sellos hidráulicos no funcionan en condiciones de alta presión ya que el drifter hidráulico funciona a baja presión de aceite, lo que resulta en una vida útil prolongada, alta confiabilidad y menos costos de mantenimiento;
  • El taladro (drifter) utiliza pistón escalonado, que mejora la eficiencia de la transferencia de energía de impacto del taladro a la roca, aumenta la velocidad de perforación, reduce el consumo de herramientas de perforación mientras mantiene el equipo de perforación en buenas condiciones;
  • El sistema anti-jamming (interferencia) mejora la adaptabilidad de la máquina de perforación a diversas dificultades en la operación de perforación;
  • El compresor de aire KAISHAN con suministro de aire de 8.5m3/min y presión de 10 bar se utiliza en el equipo de perforación de martillo de cabeza, lo que garantiza el ahorro de energía y la protección del medio ambiente;
  • El equipo de perforación de superficie tiene un dispositivo anticaída que evita que las barras de perforación caigan al suelo; La capacidad de almacenamiento de varillas es de 6+1 varillas, y el cambiador de varillas permite el cambio de varillas con una sola tecla para una operación rápida y fácil;
  • El sistema de desplazamiento de doble velocidad ofrece una alta velocidad de conducción y una potente capacidad de ascenso, y el chasis tiene un mecanismo de nivelación y está acoplado con patas estabilizadoras hidráulicas adicionales para proporcionar una mayor estabilidad en diferentes terrenos;
  • El sistema de lubricación automática con pulso electromagnético garantiza que las herramientas de perforación estén completamente lubricadas;
  • Todos los componentes importantes y válvulas de control son de marcas de renombre mundial para garantizar la alta estabilidad;
  • El colector de polvo seco se utiliza para mantener el polvo de perforación al mínimo;
  • La cabina ergonómica del operador está configurada con aire acondicionado, pantalla LCD, control piloto y sistema de operación automática, creando un entorno de trabajo cómodo, seguro y ecológico para el operador;
Póngase en contacto con nosotros
  • Tags:
  • equipo de perforación de superficie
  • perforadora de superficie
  • máquina de minería
  • equipo para canteras
  • maquinaria para perforación de rocas
Nuestros Productos
  • Equipos de perforación subterránea
    1. Equipo de perforación frontal
      KJ311 KJ311-4 (Tipo diésel) KJ311 (Tipo meseta) KJ311 (Perforación asistido por ordenador) KJ311 (Viga de alimentación telescópico) KJ311 (Mayor altura de trabajo) KJ211 KJ212 K215 KJ310 KJ321 KJ421 KJ422
    2. Bulonadora
      KM211 KM311
    3. Equipo de perforación de barreno largo
      KS311 KSJ21
    4. Desatador de rocas / Equipo scaler
    5. Equipo de perforación con martillo en fondo
  • Equipos de perforación de superficie
    1. Perforadora con martillo de fondo DTH
      KG310/KG310H KG320/KG320H KG410/KG410H KG420/KG420H KG420S/KG420SH KG430/KG430H KG430S/KG430SH KG510/KG510H KG520/KG520H KG590/KG590H KG610/KG610H KG690/KG690H KG726Ⅲ/KG726ⅢH KG920BⅢ/KG920BHⅢ KGH3AⅢ
    2. Perforadora con martillo de fondo DTH integrada
      KT5C KT5D KT5J KT7C KT7D KT9C KT9D KT11 KT12 KT15 KT15C KT20 KT20S KT25 ZT5 ZT10
    3. Perforadora con martillo de cabeza
      KL510 KL511
  • Perforadora de pozos
    1. Perforadora de pozos, JR200
    2. Perforadora de pozos, JR260
    3. Perforadora de pozos, JR300 (con bastidor compuesto de 4.5m)
    4. Perforadora de pozos, JR300 (con marco compuesto de 6.6m)
    5. Perforadora de pozos, JR350S
    6. Perforadora de pozos, JR380S
    7. Perforadora de pozos, JR400
    8. Perforadora de pozos, JR480
    9. Perforadora de pozos, JR500
    10. Perforadora de pozos, JR600
  • Compresor de aire
    1. Compresor de tornillo
      KSCY KSZJ LGZJ
    2. Compresor de pistón
      Compresor de pistón diésel Compresor de pistón eléctrico
Productos relacionados

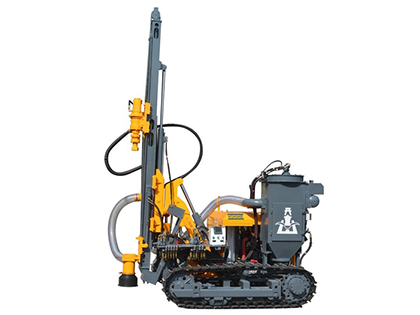

KG320/KG320H
+
KG320/KG320H
  • Diámetro del orificio: ⌀80-105mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3820mm
  • Velocidad de desplazamiento: 0-2.0km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 465mm

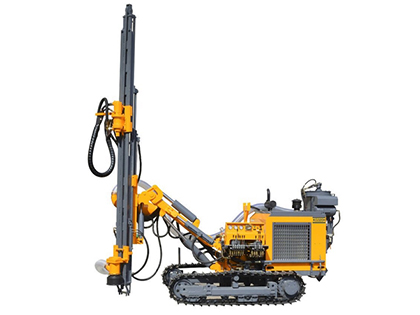

KG410/KG410H
+
KG410/KG410H
  • Diámetro del orificio: Ø90-115mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3980mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 280mm

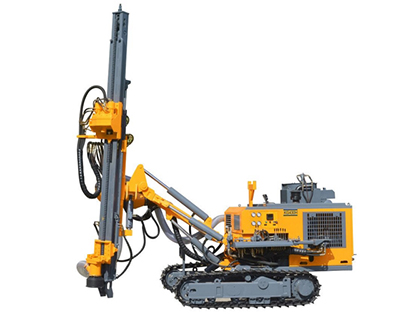

KG420/KG420H
+
KG420/KG420H
  • Diámetro del orificio: Ø90-152mm
  • Profundidad del orificio: 20m
  • Desplazamiento de extensión de alimentación: 3175mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 500mm

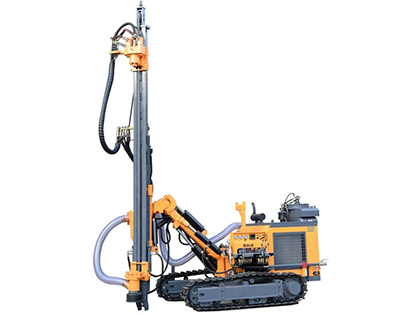

KG420S/KG420SH
+
KG420S/KG420SH
  • Diámetro del orificio: Ø90-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3175mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 515mm

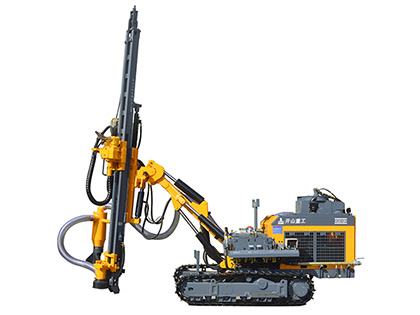

KG430/KG430H
+
KG430/KG430H
  • Diámetro del orificio: Ø90-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3175mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 500mm
KG430S/KG430SH
+
KG430S/KG430SH
  • Diámetro del orificio: Ø90-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3980mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 515mm
KG510/KG510H
+
KG510/KG510H
  • Diámetro del orificio: Ø105-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3000mm
  • Velocidad de desplazamiento: 0-3.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 440mm
KG520/KG520H
+
KG520/KG520H
  • Diámetro del orificio: Ø105-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 4150mm
  • Velocidad de desplazamiento: 0-4km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 440mm
KG590/KG590H
+
KG590/KG590H
  • Diámetro del orificio: Ø105-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 4150mm
  • Velocidad de desplazamiento: 0-3.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 440mm
KG610/KG610H
+
KG610/KG610H
  • Diámetro del orificio: Ø105-202mm
  • Profundidad del orificio: 40m
  • Desplazamiento de extensión de alimentación: 3000mm
  • Velocidad de desplazamiento: 0-4km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 440mm
KG690/KG690H
+
KG690/KG690H
  • Diámetro del orificio: Ø105-152mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3813mm
  • Velocidad de desplazamiento: 0-3km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 350mm
KG726Ⅲ/KG726ⅢH
+
KG726Ⅲ/KG726ⅢH
  • Diámetro del orificio: Ø90-115mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3780mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 350mm
KG920BⅢ/KG920BHⅢ
+
KG920BⅢ/KG920BHⅢ
  • Diámetro del orificio: Ø90-115mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 3780mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 350mm
KGH3AⅢ
+
KGH3AⅢ
  • Diámetro del orificio: Ø80-105mm
  • Profundidad del orificio: 25m
  • Desplazamiento de extensión de alimentación: 2670mm
  • Velocidad de desplazamiento: 0-2.5km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 310mm
KG310/KG310H
+
KG310/KG310H
  • Diámetro del orificio: ⌀80-105mm
  • Profundidad del orificio: 20m
  • Desplazamiento de extensión de alimentación: 2670mm
  • Velocidad de desplazamiento: 0-2.0km/h
  • Gradeabilidad: ≤30°
  • Distancia al suelo: 250mm
Usted puede estar interesado en estos productos

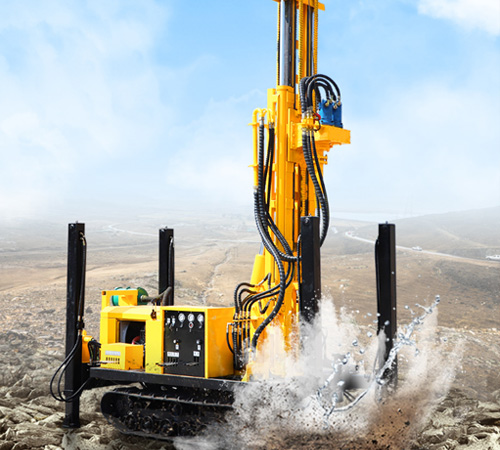

Perforadora de pozos

Perforadora de pozos

Bulonadora

Bulonadora

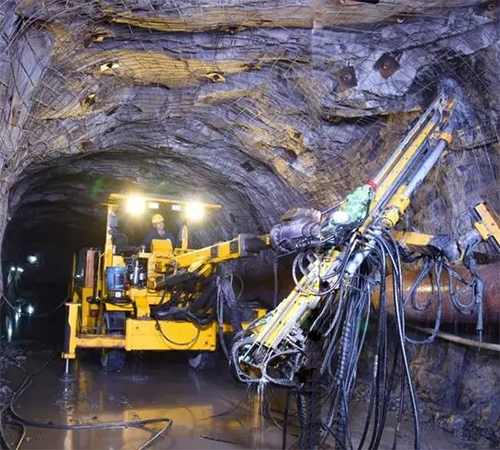

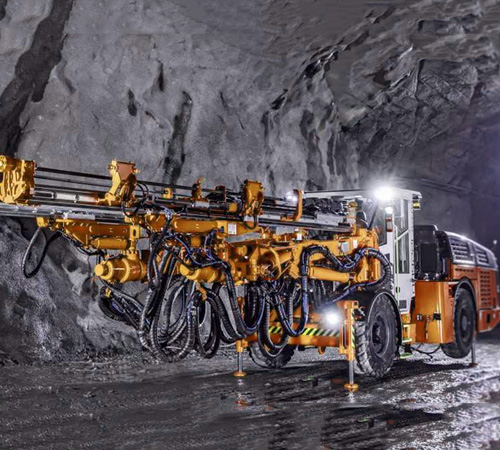

Equipo de perforación frontal
