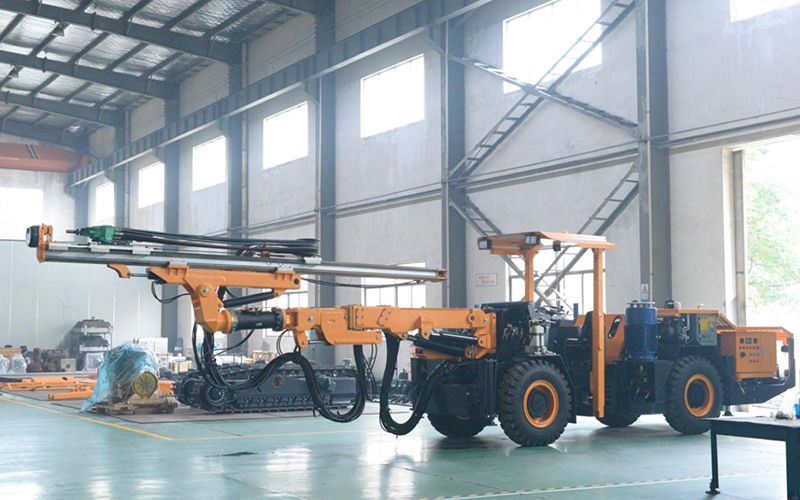

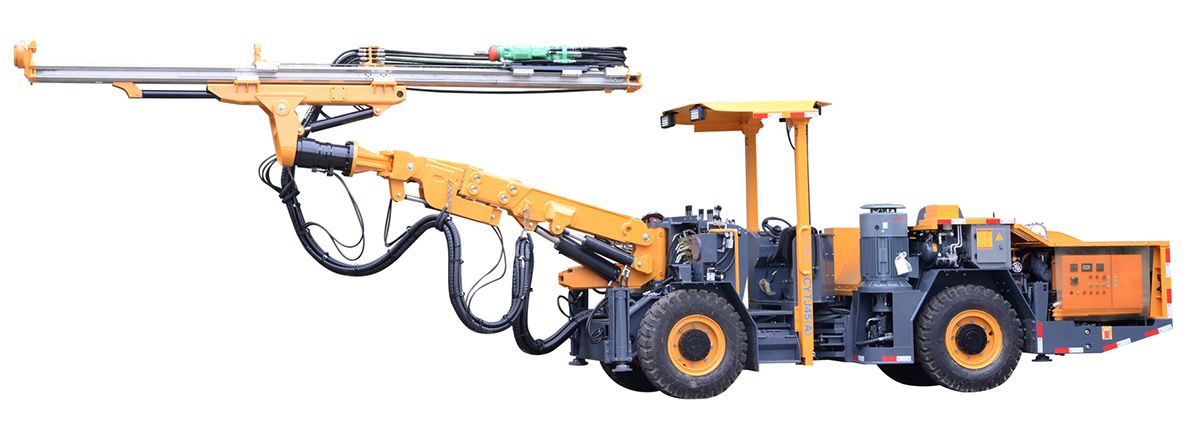

Equipo de perforación frontal KJ311, Jumbos para perforación frontal

Equipo de perforación de rotura secundario

KJ311
  • Dimensiones (L×An×Al): 11300×1750×2000/3000mm
  • Peso: Aprox.12000kg
  • Gradeabilidad máx.: 25%(14°)
  • Rango de sección transversal: 12-35m²

El equipo de perforación frontal KJ311 es un equipo de perforación de rotura secundario diseñado para operaciones de minería y túneles de roca dura, con secciones transversales de 12-35m².

Solicite una cotización
Video
KJ311
KJ311
KJ311

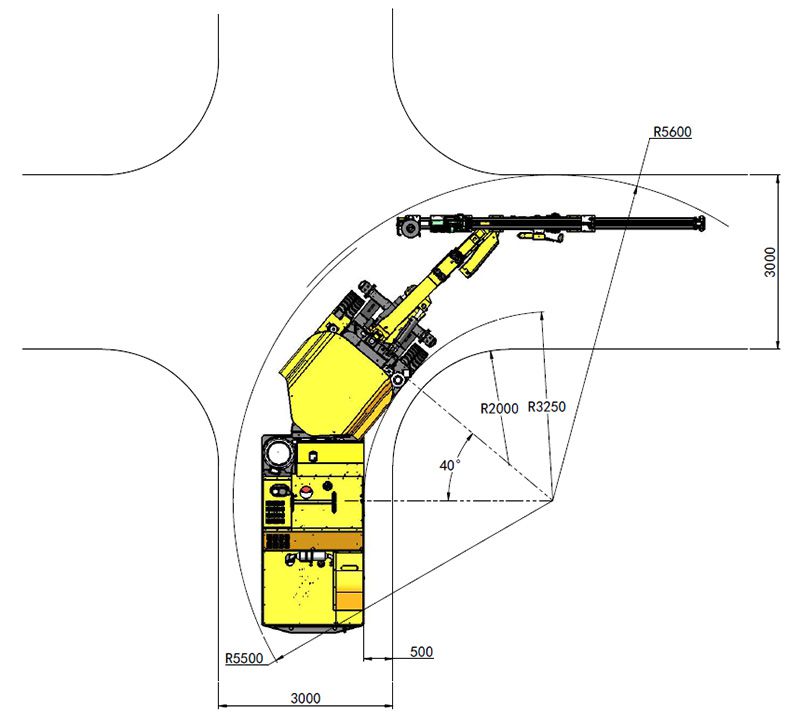

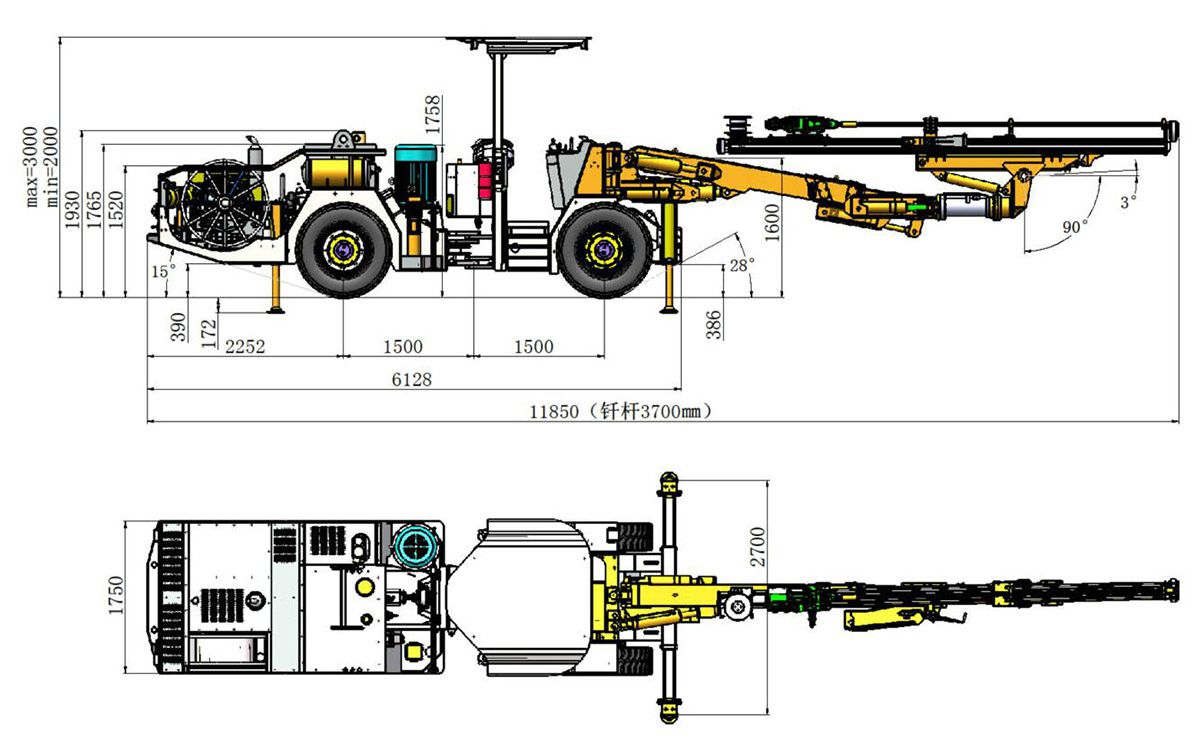

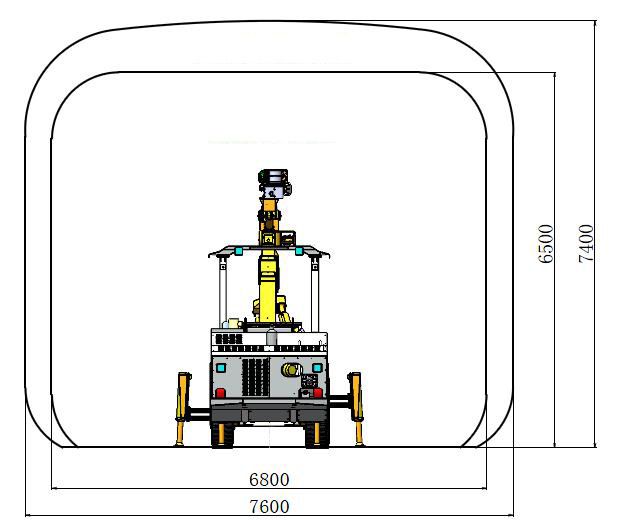

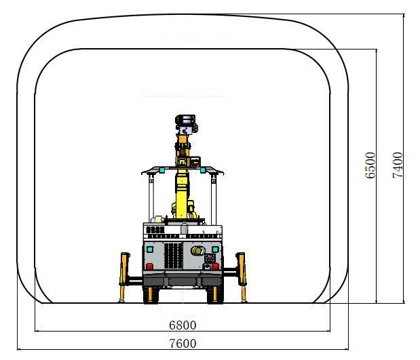

Diagrama de estructura
Diagrama de estructura
Diagrama de estructura
Diagrama de estructura
Especificaciones técnicas
Dimensiones y peso
Longitud 11300mm
Ancho 1750mm
Altura 2000/3000mm
Peso Aprox.12000kg
Velocidad de desplazamiento en terreno llano  10km/h
Gradeabilidad máxima 25%(14°)
Protección de seguridad
Nivel de ruido < 100dB(A)
Techo de seguridad de elevación Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua

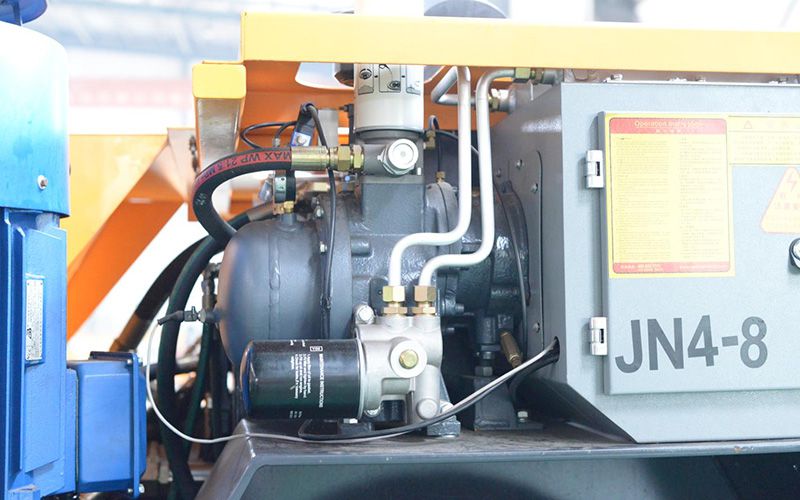

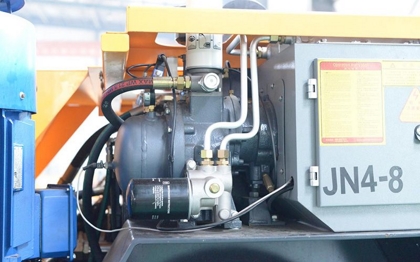

Compresor de aire 1×JN4  Consumo de aceite de lubricación  180-250g/h
Capacidad del compresor de aire  0.5m³/min

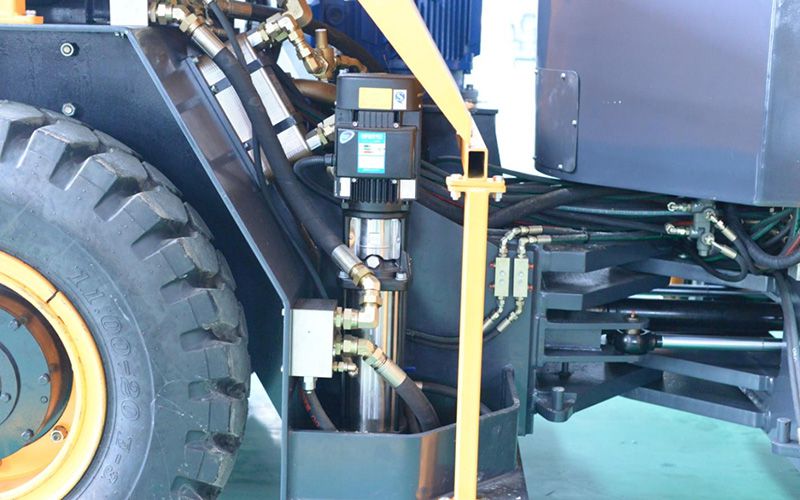

Presión 6-8bar Bomba de agua 1×CR3  1×CR5
Dispositivo de lubricación de vástago  Bomba electrónica de lubricación por pulsos  Potencia 1.5kW 5.5kW
Consumo de aire de lubricación  0.3m³/min  Capacidad de la bomba de agua  3m³/h  6m³/h
Chasis

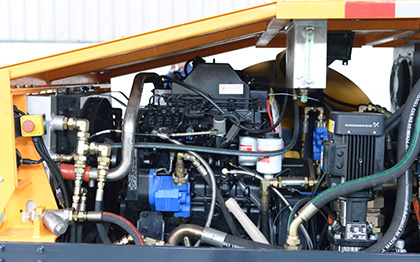

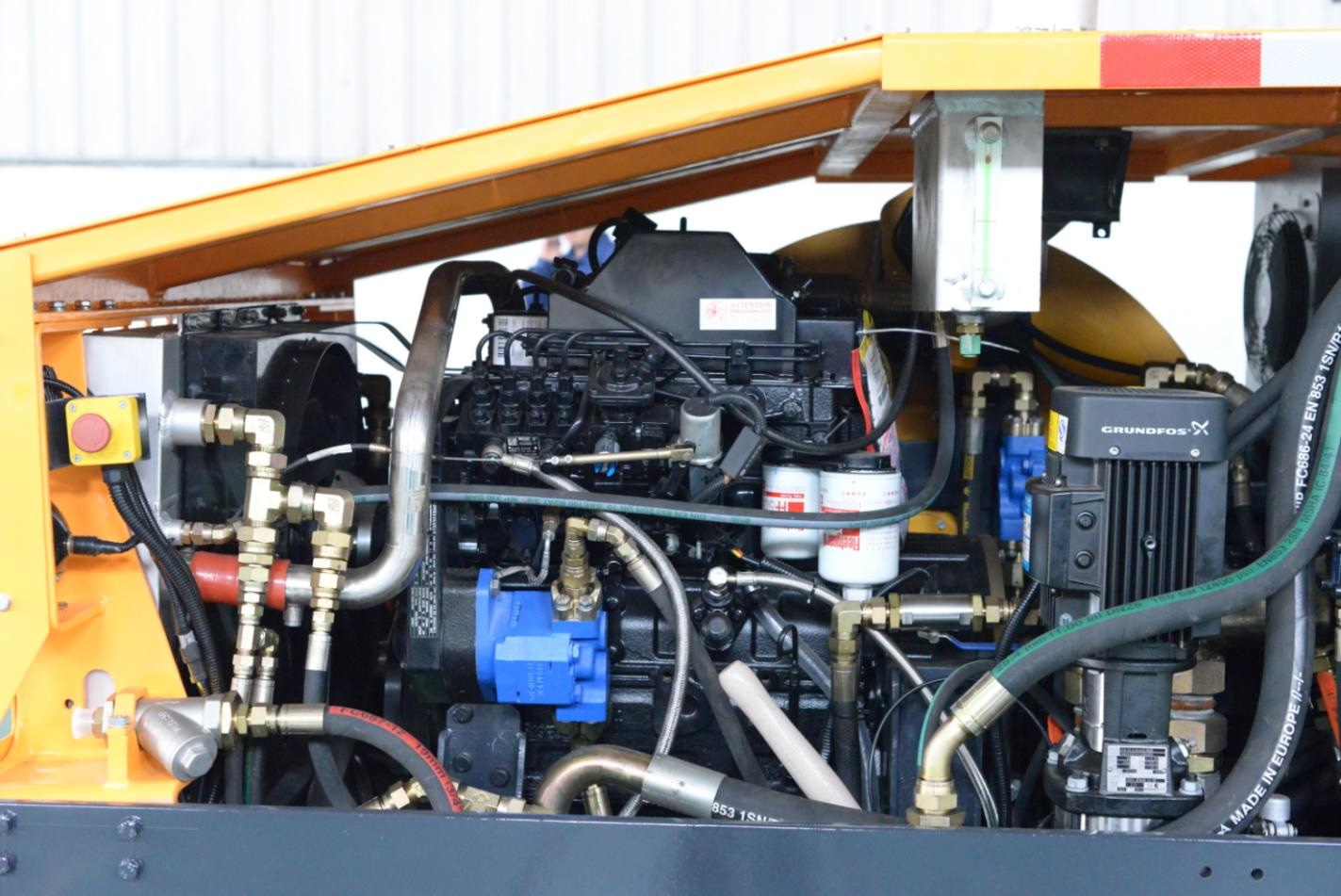

Motor diesel Cummins QSB3.9-C80-31 60kW/2200rpm  Neumáticos 11.00-20
Purificación de gases de escape  Catalizador de escape  Mecanismo de dirección  Ángulo de dirección articulado: ±40°
Sistema de accionamiento  Sistema hidráulico cerrado para la conducción en cuatro ruedas Frenado de desplazamiento  Freno hidráulico de dos circuitos
Ángulo de giro  Giro del eje trasero: ±10°  Frenado de estacionamiento  Freno multidisco húmedo del reductor
Tanque de combustible  60L
Sistema de perforación
Taladro de roca (drifter)  1×HC50/R38  1×HC109/R38 1×HC95LM/R38
Potencia de impacto  13kW  18.8kW 21kW
Flujo de impacto  105L/min  135L/min 100-120L/min
Presión de impacto 130bar  135bar 180-200bar
Presión rotatoria máxima  150bar  150bar 210bar
Frecuencia de impacto  62Hz  47Hz 62Hz
Par 325Nm 780Nm 764Nm
Diámetro del orificio  Ø32-76mm  Ø42-102mm Ø42-102mm
Rotación de la viga 360°
Extensión de alimentación  1600mm
Modelo de pluma de perforación  K26F
Forma de la pluma de perforación  Paralelismo automático
Extensión de la pluma  1200mm
Unidad de potencia hidráulica eléctrica
Motor  45kW 55kW 75kW
Impacto/alimentación/posicionamiento  Bomba de pistón axial de desplazamiento variable
Rotación Bomba de engranajes
Finura del filtro  10µ
Depósito de aceite hidráulico  240L
Enfriador hidráulico  Enfriador de agua
Voltaje de trabajo  380V
Frecuencia  50Hz
Método de inicio  Star/delta
Carrete de cable  1×F440
Longitud del cableado del carrete  100m  80m
Especificaciones del cable  3×35+3G6  3×50+3G6
CARACTERÍSTICAS
  • Modelos derivados:
    Modelo de altura incrementada: Específicamente para túneles grandes, con una altura horizontal máxima de 7.4 metros y un ancho de hasta 7.6 metros. Tipo de riel guía de doble capa: Diseñado para alojar pernos de roca, capaz de perforar agujeros para pernos de roca de 2.2 metros en túneles de 4 metros de altura. Modelo de meseta: Específicamente diseñado para construcción en áreas de gran altitud.
  • La perforadora hidráulica cuenta con un taladro hidráulico de roca de alta frecuencia de presión media y baja importado de Montabert, Francia, utiliza un pistón escalonado para mayor seguridad y los costos de mantenimiento son muy bajos.
  • Tiene incorporado un bloque de válvulas de control de potencia original de Montabert, Francia, esto permite ajustar automáticamente la presión de impacto y función anti atascos (anti jamming), garantizando una perforación uniforme y precisa durante toda la operación.
  • La perforadora hidráulica utiliza un brazo de perforación de movimiento lineal con coordenadas cartesianas para mantener el paralelismo automático con la posición inicial y lograr una cobertura transversal óptima eliminando los puntos ciegos dentro del rango de sección. El brazo de perforación también se puede utilizar para operaciones laterales de ruptura de rocas y perforación de pernos de roca.
  • El equipo de perforación tiene un dispositivo de frenado automático y una función de limpieza de desechos en el fondo del agujero, detienen de forma automática el empuje y el impacto después de terminar la perforación. El control del mango se puede utilizar para eliminar residuos y agua en el fondo del agujero, esto elimina la necesidad de limpieza manual y reduce el tiempo de operación.
  • Utiliza un compresor de aire de tornillo de marca Kaishan, integrado y conectado de forma directa, permite un funcionamiento suave, de fácil mantenimiento, ahorra energía significativamente y reduce efecto de contaminación.
  • Fabricado con un motor diésel Cummins y un sistema de tracción hidráulica de cuatro ruedas, lo que permite un cambio de velocidad continuo, de capacidad ascendente y una alta velocidad de desplazamiento. El equipo de perforación está provisto de un dispositivo de purificación de escape, a fin de mejorar las condiciones de trabajo subterráneas.
  • Los frenos emplean un sistema de freno de placa húmeda múltiple de doble circuito, que se complementa por un sistema de freno de estacionamiento de discos múltiples, a fin de garantizar seguridad doble para la perforadora. Cuenta también con múltiples interruptores de emergencia que mejoran la seguridad operativa subterránea.
  • La perforadora hidráulica para túneles tiene una estructura compacta y el sistema de dirección es flexible. Su chasis diseñado para minería se combina con ejes húmedos de rueda, tiene un ángulo de dirección articulado de ±40° y un ángulo de oscilación del eje trasero de ±10°. Esto permite que la perforadora atraviese por túneles estrechos de 2 metros de ancho muy fácil y pueda girar en ángulo recto en túneles de 3 metros de ancho.
  • Un área de trabajo amplio permite buena visibilidad para el conductor, la perforadora está equipada con un techo de seguridad elevable y diferentes funciones automáticas.
Marca de las partes principales
Item Nombre Marca País
1 Taladro de roca  Montabert  Francia
2 Sistema de control de perforación de roca  Montabert  Francia
3 Cilindro de aceite de tornillo  HELAC  Estados Unidos
4 Bomba de émbolo  Danfoss  Estados Unidos
5  Motor Danfoss Estados Unidos
6 Bomba de engranajes  Danfoss  Estados Unidos
7 Mecanismo de dirección  Danfoss  Estados Unidos
8 Válvula hidráulica  MICO  Estados Unidos
9 Válvula de freno doble  MICO  Estados Unidos
10 Grupo de válvulas  hydro contro  Italia
11 Motor diésel  DEUTZ  Alemania
12 Carrete de cable  Cavotec  Italia
13 Cable Nexans Francia
14 Bomba de agua  Grundfos  Alemania
15 Varilla de perforación  Kaishan  China
16 Broca de perforación Kaishan  China
17 Machimbradora o jointer  Eaton Estados Unidos
18 Manguera Eaton Estados Unidos
19 Elementos eléctricos  Schneider  Alemania
20 Compresor de aire de tornillo  Kaitain  China
21 Cilindro de aceite Waco  Alemania
22 Acumulador de energía  Liming  China
23 Enfriador  Changzhou China
  Enfriador del sistema hidráulico  HYDAC  Alemania
24 Motor principal Wolong  China
25 Neumáticos Chaoyang China

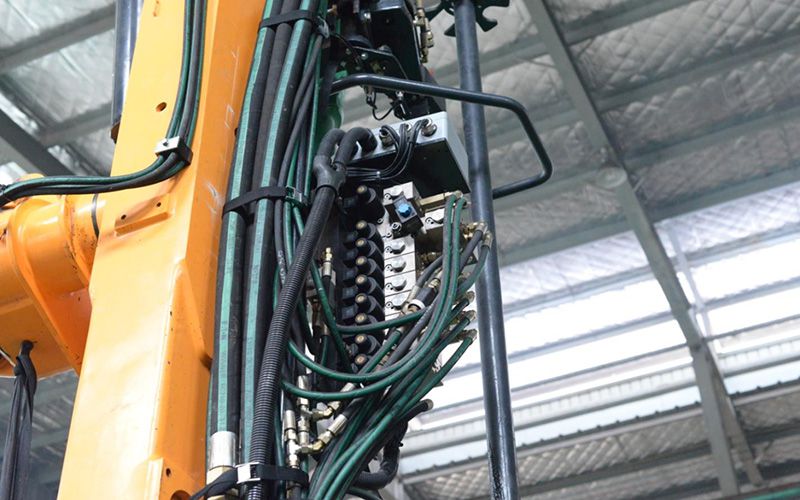

Detalles
  • KJ311
  • KJ311
  • KJ311
  • KJ311
  • KJ311
  • KJ311
  • KJ311
  • KJ311
  • KJ311
