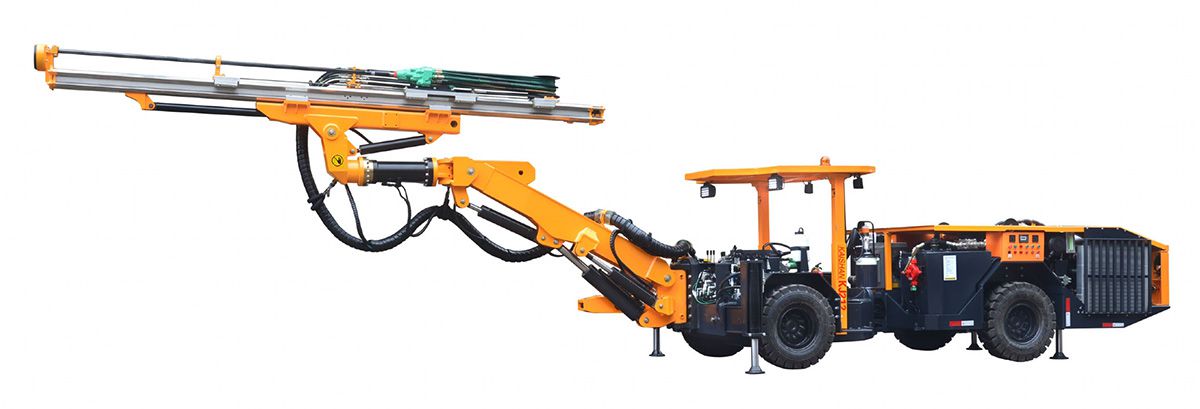

Equipo de perforación frontal KJ212, Jumbo para perforación frontal

Equipo de perforación de perfil bajo

KJ212
  • Dimensiones (L×An×Al): 11160×2000×1465/1985mm
  • Peso: 11000kg/Apr.11000kg
  • Máx. gradeabilidad: 20%(11°)
  • Rango de sección transversal: 2.5m-1.5m

El equipo de perforación frontal KJ212 es un equipo de perforación de bajo perfil capaz de perforar agujeros verticales, inclinados u horizontales. Este jumbo para perforación frontal es uno de los equipos de perforación subterránea más comercializados debido a sus grandes características y seguridad en su uso.
Este jumbo de perforación frontal está especialmente diseñado para túneles de baja altura con secciones transversales que van desde 3.5m×1.8m a 5m×4.8m, puede pasar a través de una sección transversal de hasta 2.5m×1.5m.

Solicite una cotización
Video
KJ212
KJ212
KJ212

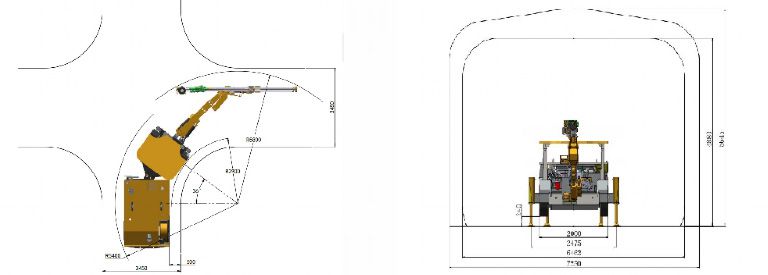

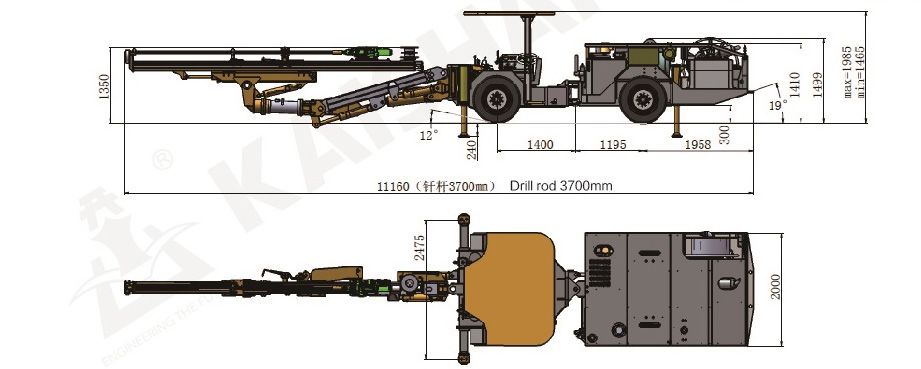

Diagrama de estructura
Diagrama de estructura
Diagrama de estructura
Especificaciones técnicas
Dimensiones y peso
Longitud 11160mm
Ancho 2000mm
Altura 1465/1985mm
Peso Aprox.11000kg
Velocidad de desplazamiento en terreno llano  10km/h
Gradeabilidad máxima 20%(11°)
Protección de seguridad
Nivel de ruido < 100dB(A)
Techo de seguridad de elevación Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire 1×JN4  Consumo de aceite de lubricación  180-250g/h
Capacidad del compresor de aire  0.5m³/min
Presión 6-8bar Bomba de agua 1×CR3  1×CR5
Dispositivo de lubricación de vástago  Bomba electrónica de lubricación por pulsos  Potencia  1.5kW 5.5kW
Consumo de aire de lubricación  0.3m³/min  Capacidad de la bomba de agua  3m³/h  6m³/h
Chasis
Motor diesel Cummins QSB3.9-C80-31 60kW, 2200rpm  Mecanismo de dirección  Ángulo de dirección articulado: ±35°
Purificación de gases de escape  Catalizador de escape  Frenado de estacionamiento  Freno mutidisco
Sistema de accionamiento  Sistema hidráulico cerrado para la conducción en cuatro ruedas Frenado de emergencia
Ángulo de giro  Giro del eje trasero: ±6°  Tanque de combustible  30L
Neumáticos 300-15
Sistema de perforación
Taladro de roca (drifter)  1×HC50/R38  1×HC109/R38 1×HC95LM/R38
Potencia de impacto  13kW  18.8kW 21kW
Flujo de impacto  105L/min  135L/min 100-120L/min
Presión de impacto 130bar  135bar 180bar
Presión rotatoria máxima  150bar  150bar 210bar
Frecuencia de impacto  62Hz  47Hz 62Hz
Par 325Nm 780Nm 764Nm
Diámetro del orificio  Ø32-76mm  Ø42-102mm Ø42-102mm
Rotación de la viga 360°
Extensión de alimentación  1600mm
Modelo de pluma de perforación  K20
Forma de la pluma de perforación  Paralelismo automático
Extensión de la pluma  1200mm
Unidad de potencia hidráulica eléctrica
Motor  45kW 55kW 75kW
Impacto/alimentación/posicionamiento  Bomba de pistón axial de desplazamiento variable
Rotación Bomba de engranajes
Finura del filtro  10µ
Depósito de aceite hidráulico  240L
Enfriador hidráulico  Enfriador de agua
Voltaje de trabajo  380V
Frecuencia 50Hz
Método de inicio  Star/delta
Carrete de cable  1×F440
Longitud del cableado del carrete  100m  80m
Especificaciones del cable  3×35+3G6+2×1.5  3×50+3G6+2×1.5
Características
  • El equipo hidráulico de perforación frontal está configurado con taladros (drifter) hidráulicos de media/baja presión de Montabert. Las mangueras y sellos hidráulicos no funcionan en condiciones de alta presión ya que el drifter hidráulico funciona a baja presión de aceite, lo que resulta en una vida útil prolongada, alta confiabilidad y menos costo de mantenimiento en comparación con el drifter hidráulico de alta presión;
  • El taladro (drifter) utiliza pistón escalonado, que mejora la eficiencia de la transferencia de energía de impacto del taladro a la roca, aumenta la velocidad de perforación, reduce el consumo de herramientas de perforación mientras mantiene el equipo de perforación en buenas condiciones;
  • La pluma de la plataforma de perforación diseñada independientemente utiliza el principio de acción de coordenadas cartesianas para permitir un posicionamiento de perforación rápido y simple, ya que puede lograr que la viga de alimentación sea automáticamente paralela a la posición de origen. La robusta pluma de perforación ofrece una cobertura de forma óptima, sin punto ciego para perforar orificios, la pluma también puede ejecutar operaciones de perforación de corte transversal y bulonaje;
  • El motor diesel Cummins de bajas emisiones combinado con el sistema de transmisión hidráulica de tracción en las cuatro ruedas se incluye en el equipo de perforación frontal, logrando un ajuste de velocidad continuo, alta pendiente y velocidad de marcha rápida; El dispositivo de purificación de gases de escape está equipado para mejorar en gran medida el entorno de trabajo subterráneo;
  • El freno de servicio multidisco húmedo y el freno de estacionamiento de liberación hidráulica aplicado por resorte proporcionan un frenado seguro y una alta estabilidad; Además, los botones de parada de emergencia en múltiples puntos mejoran significativamente la seguridad durante las operaciones de minería subterránea y túneles;
  • La estructura compacta del jumbo para perforación frontalhace que la dirección sea más flexible, el potente chasis articulado permite un ángulo de dirección de ±35° y un ángulo de giro del eje trasero de ±6°, lo que permite que el equipo de perforación pase fácilmente a través de túneles con una altura de hasta 1.8m y logre giros en ángulo recto de forma segura en un túnel de 3.5m de ancho;
  • El amplio entorno operativo, el techo protector elevador y las funciones automáticas considerablemente diseñadas del equipo de perforación de bajo perfil permiten al operador concentrarse en la perforación de manera segura, rápida y precisa;
  • El diseño óptimo del equipo de perforación permite que el operador tenga una buena visibilidad, además todas las piezas en los puntos de servicio estén protegidas de forma segura y accesibles para un fácil mantenimiento;
  • Equipada con un avanzado sistema de control de potencia de Montabert, Francia, nuestra perforadora para túneles facilita el ajuste automático de la presión de impacto y la activación de la protección contra atascos, asegurando una operación de perforación exacta de principio a fin.
  • Esta máquina incorpora un sistema automático de frenado y de limpieza de desechos al finalizar cada perforación. Se emplea un control manual para la eliminación eficaz de residuos y agua acumulados, obviando la necesidad de intervenciones manuales y reduciendo los tiempos de trabajo.
  • Con un compresor de aire de tornillo de la reconocida marca Kaishan, integrado y conectado directamente, el equipo ofrece un rendimiento óptimo, facilita el mantenimiento, maximiza el ahorro energético y minimiza el impacto ambiental.
